首页 正文

6061铝合金7075哪个好

6061与7075的区别

6061与7075的区别一、6061介绍:

6061是6000系列的铝材,主要以镁和硅为主要合金,总成分比例较低。强度低于7005铝材。但由于合金成分简单,含量低,所以焊接、压制难度比较容易,所以价格也便宜。
  6061合金中的主要合金元素为镁及硅,具有中等强度,良好的抗腐蚀性,可焊接性,氧化效果好.广泛应用于要求有一定强度和抗菌素蚀性高的各种工业结构件。
  6061是最普遍的铝材,轻,强度好,而且经济实惠。

二、7075介绍:

  7075是最轻且强度最高的的铝材,价格也超级贵!7075的强度不亚于钢了。

  7075铝板是一种冷处理锻压合金,强度高,远胜于软钢。7075是商用最强力合金之一。普通抗腐蚀性能、良好机械性能及阳极反应。细小晶粒使得深度钻孔性能更好,工具耐磨性增强,螺纹滚制更与重不同。

  高端达7075铝板属Al-Zn-Mg-Cu系超硬铝,7075合金是20世纪40年代末期就已应用于飞机制造业,至今仍在航空工业上得到广泛应用的超高强度变形铝合金。其特点是,固溶处理后塑性好,热处理强化效果特别好,在150℃以下有高的强度,并且有特别好的低温强度;焊接性能差;有应力腐蚀开裂倾向;需经包铝或其他保护处理使用。双级时效可提高合金抗应力腐蚀开裂的能力。

  根据中国的执行标准:GB/T3880.2--2006,稳定的固溶和处理后塑性好,对于热处理强化效果特别好,超强度的7075又有钢铁的美称。

  铝合金7075 铝合金,锌为主要合金元素。它是强大的,与许多钢相媲美的实力,并具有良好的抗疲劳强度和平均可加工,但具有抵抗力较差,比许多其他的铝合金腐蚀。其相对较高的成本限制了它的使用便宜的合金是不适合的应用。

  7075也是7000系列的铝材,成分和7005成分相同,但是含量却高了很多,硬度远远大于6061。超过了钢的硬度。但由于合金成分较多,硬度极大。所以焊接、压制难度很大。价格也远远高于6061和7005。

三、6061、7075区别:1、成分区别:

  在6061规格铝合金中,铝合金元素占了97.9%,镁元素占了1%,矽元素占了0.6%另外还有加入了0.28%的铜与0.2%鉻(Chromium)。

  7075铝合金的组成大致包括5.6-6.1%2.1-2.5%的锌,镁 1.2-1.6%的铜,不到半个百分点,硅,铁,锰,钛,铬,和其他金属。它通常产生的热脾气几个等级,7075 - O,7075-T6,7075-T651。

2、硬度区别:

  6061硬度在90HB。

  7075硬度可达150HB.

3、系列区别:

  6061是属于6000系列铝合金.

  7075是属于7000系列铝合金,是锌镁铝合金。

4、机械性能的不同:

  铝合金 屈服力 剪切力 张力

  代号 (Yield) (Shear) (Tensile)

  6065 7KSI 10KSI 13KSI

  7075 15KSI 22KSI 33KSI

  铝合金代号 屈服力(Yield) 剪切力(Shear) 张力(Tensile)

  6061 7KSI 10KSI 13KSI

  7075 15KSI 22KSI 33KSI

  6061—T6 31KSI 17KSI 35KSI

  7075--T6 73KSI 48KSI 83KSI

5、用途区别:

  6061因为价格的问题,各种要求不高的需要用到铝合金材料的地方,都可以使用6061材质,而7075、7005通常用在航天航空,硬度要求高,密度要求小的商业用途上,因此7075通常也成为商业铝合金。

6、价格区别:

  6061价格一般在18-30元一公斤,而7075价格一般在40-60元一公斤,因此6061相对销量较高,而7075因为价格原因销量相对于6061少。

7075和6061加工起来有区别吗?那个难度更大?

6061与7075同属于铝合金,性能相近,但是区别又很大,6061是归属于6000系列铝合金,而7075是归属于7000系列铝合金。今天深圳诺铂智造小编来为大家分析6061与7075的区别:
一、合金的成分:
首先我们来介绍合金的定义。
所谓的“合金”,是指两种或两种以上的金属,加热熔化后,合成一种新型态的金属,而所谓的“铝合金”,则是指使用铝合其他金属加热熔化而成,并且铝在合金中还要占有最高的比例。一般铝合金成分的标示方式是采用4个阿拉伯数字来表示,它清楚载明了铝合金内所含的各种金属元素。其中第一位数字则是说明了铝合金中,除了铝元素以外,加入的最主要的金属元素。其表示方式如:(各种不同铝合金代号与其代表的加入合金中的金属元素)
数字 主要的合金元素:
1XXX…… 铝(Aluminum)最少估占99%以上
2XXX…… 铜(Copper)
3XXX…… 锰(Manganese)
4XXX…… 矽(Silicon)
5XXX…… 镁(Magnesium)
6XXX…… 镁和矽
7XXX…… 锌(Zinc)
8XXX…… 其他金属元素
在从2XXX到8XXX的数字群中,第二个数字表示了合金加工的方式,而最后二个数字,则是提供给在同一系列的族群中作为区别使用。
每种不同的铝合金,都是其适用的场合与限制,而在遥控模型的使用上,我们最常看到的,也是应用最广的,当属6061和7075这两种规格,以下我们再针对此两种作进一步说明。
6061:在6061规格铝合金中,铝合金元素占了97.9%,镁元素占了1%,矽元素占了0.6%另外还有加入了0.28%的铜与0.2%铬(Chromium)。
7075:在7075铝合金中,主要的铝和锌金属元素分别占了90%和5.6%,其他则是镁元素占了2.5%,铜占了1.6%,铬占了0.23%最后还有余数则是矽,锰,钛…等金属元素。
二、铝合金强度测量的依据
一般我们在测量金属的强度时会有各种不同的方法,不过我们再次提出三种最常被使用的方式,来作为衡量铝合金强度的依据。它分别是屈服力(Yield),剪切力(Shear)和张力(Tensile)而测量的单位则分别有英制的(KSI:每一平方英寸所能承受的千磅数(thousands of pounds persquare inch)与公制的(KN/m:每一平方米所能承受的千牛顿力)而为了统一起见本文以(KSI)为衡量的单位依据。
所谓的“屈服力”是表示要破坏聚合物网状结构最小的力。每个物体表面都是其所能承受的力量的限制,一暂超过此作用力时,物体就会开始变形,而失去其原本的形状。而如果用我们一般较为熟悉的方式来解释,一物体在单位面积上所能承受而且不使其产生变形的最小作用力,就是屈服力。而剪切力则是用来衡量物体所能承受来自于侧面的撞击力大小的依据,在遥控车上应用最广的就是摆臂插销的部分,使用剪切力越高的材质所制成的摆臂插销,其所能承受的侧面撞击力就会越大,也较不易弯曲,变形。最后一项就是大家比较熟悉的张力,它是表示要物体拉到分开所需施于的最小力量,而张力有时也被称为物体的极限强度(Ultimate strength)或最终强度。在此我们顺便附上6061与7075的铝合金强度测量的数据供您参考:
铝合金 屈服力 剪切力 张力
代号 (Yield) (Shear) (Tensile)
6065 7KSI 10KSI 13KSI
7075 15KSI 22KSI 33KSI
上表:6061与7075的各种强度测量数据。
从上表中我们可以很清楚的看出,7075比起6061铝合金而言,在各方面的测量数据都要明显高出许多,而这主要是因为7075铝合金中,铝合金的含量比6061中含有的铝还少了近8%所的缘故(6061中含有97.9%的铝,而7075中则含有90%的铝)。因为,纯铝是一项非常软的金属元素。
金属的韧度(Temper)采用合金的方式,可以改变金属本身的特性,使其变成另外一种物理特性完全不同的材质。而除了合金外,另外一种可以用来提高金属整体强度的方式,就是所谓的“热处理”。一般我们常听到的“淬火”就是“热处理”的一种,它是让金属在经由高温加热后,再进行急速冷却的方式来增加其强度。
三、6061、7075状态分析:
而一般用来说明金属在经由“热处理”后的特性,就是所谓的“韧度(Temper)”。一般描述金属“韧度”的方式,是采用不同的英文字母缩写来表示。在此我们列出几种常见的英文字母所代表的意义供你参考:
F:表示金属在经过加工处理后(包括:冷加工、热加工或铸造成形)就不再施以特别处理。
O:表示金属再经过“退火(Annealed)”的处理过程,至最低要求的强度水准。而一般经由“退火”的目的,是希望能使加工硬化的机件再度软化,并回复到要求的韧性,以增加材质的延展性与安定性,方便做更进一步的加工。
W:指使用“固溶热处理(Solution Treatment)”并经由“自然时效(Natural Aging)”的方式,来达到金属硬化的目的。而此热处理的方式,一般是使用在7XXX系列的铝合金,以提高其硬度。
H:表示经过加工变形的成品,这是一种不需要再经过额外热处理的过程,而能够提高材质本身强度的一种方式。
T:比上述的“F”、“O”或“H”等,更能强化材质韧性的一种热处理方式。
而一般再“T”的字母后,都会再跟一个或一个以上的数字。如我们常听到的“T6”就是其中一种。
上述中的“固溶热处理”与“自然时效”都是硬化热处理的一种,而一般实用的析出硬化热处理程序,通常都会包括:固溶热处理、淬火与时效处理(Aging Treatment)三种步骤。所谓的“固溶热处理”是指将合金内的材料完全升温到金属熔解,以便让所有溶质全部溶入在一起的过程;而“淬火”则是指将“固溶热处理后”的材料,迅速冷却以便获得更大的硬度的过程。而“时效处理”则将“淬火”处理后的物体,放置在恒温的状态下,使其内部结构逐渐发生变化,并产生细致的析出物,而造成性质上的变化。此恒温若是在室温的状态下,则称为“自然时效”;而若在高温炉中进行,则称之为“人工时效”。
在所有的遥控模型的应用上,我们常可看到采用“T6”热处理的铝合金。如果是使是“T6061-T6”热处理的铝合金,甚至可以让原本6061的材质,拥有比7075铝合金更高的“屈服力”与“张力”(参考下表),不过在“剪贴力方面,则比7075还低。因此,在采用“T6”热处理后,将可大幅度提升铝合金的“屈服力”与“张力”,但相对在“剪切力”的增加幅度则较小,而这种热处理的的技术,同样都适用在6061与7075的材质上。
铝合金代号 屈服力(Yield) 剪切力(Shear) 张力(Tensile)
6061 7KSI 10KSI 13KSI
7075 15KSI 22KSI 33KSI
6061—T6 31KSI 17KSI 35KSI
7075--T6 73KSI 48KSI 83KSI
上表:在采用“T6”级热处理后,所得到的各种衡量强度的数据。
四、更进一步了解7075-T6
在上述中,我们说明了将6061铝合金材质,在使用“T6”级热处理后所得到的各种强度测量数据,而对于采用“T6”级热处理的7075而言,又会有怎样惊人的表现呢?
如上列的表三所示,对于7075――T6而言,在“屈服力”上提升到将近原本未经热处理前的五倍(15KSI→73KSI),而“张力”也提升了约二倍半(33KSI→83KSI),二更令人惊讶的则是在“剪切力”方面。对于6061-T6而言,仅提升了7KSI(10KSI→17KSI),为原本的70%;而在7075-T6上,则是从22KSI提升到48KSI,整整提升了二倍多。
五、6061、7075价格的区别:
6061在市场上的销售量、使用率相对7075高,通常6061是铝合金中销量最高的铝合金材料,因为其性能基本吻合各种机械加工、设备加工等工业用途,已经家喻户晓的一种铝合金牌号,在传统的使用中已经获得广大厂商的一致好评,因此选择6061作为原材料已经是一种习惯。还有工厂对6061的生产加工成本也相对较低,因此6061的供应量、使用量都是比较巨大的。一般6061价格为20-40元一公斤,而7075是30-75元一公斤不等,因此一般选择可选择6061,而不是7075,因为7075的价格相对高,一般为航空用铝合金材料。


铝合金6061-T6,7075-T651,5083-H112有什么区别?让我们重新系统地认识铝合金

1.我有一个问题

在机械设计中,我们经常用到铝合金。

比如,6061-T6和7075-T651就是使用最多的两种铝合金。

因为它们有很好的重量强度比,也就是说它们重量轻,而强度也不错,所以深受欢迎,特别是对于重量比较敏感的地方,比如高速运动平台,飞机结构,自行车架等。

那么问题来了,6061-T6和7075-T651,具体有什么区别?6xxx和7xxx的含义是什么?T6和T651又表示什么意思?

说到这里,不得不说起铝合金的分类及其命名方法。

2.铝合金的分类

(1)锻造和铸造铝合金

我们知道,铝合金是以铝为基础元素,并添加了一种或二种主要合金元素,有金属特性的合金。

在大多数铝合金中,铝含量为90%-96%,合金元素包括铜,锌,锰,镁,硅等。

根据制作工艺类型,铝合金可以分为锻造铝合金和铸造铝合金。

锻造铝合金,是以锭或方坯形式生产,随后通过多种工艺,例如轧制,挤压,变形,拉拔等工艺生产出的,终端用户可以加工成零件的合金。

铸造铝合金,就是通过铸造的方法,制作的铸锭合金。

锻造铝合金和铸造铝合金

铸造铝合金的合金成分大于10%,而锻造铝合金的合金元素不超过4%。

因为合金元素含量越多,延展性就越低,不利于后期加工。

所以在实际工程中,多数情况都是使用锻造铝合金,比如常用的6061,7075,5083,1100,甚至AL-Li8090-T8771等,就是锻造铝合金。

(2)可热处理铝合金和不可热处理铝合金

根据是否可以热处理,铝合金又可以分为可热处理铝合金,和不可热处理铝合金。

可热处理铝合金,是在固溶热处理以及时效过程中,其主要合金元素(及部分次要合金元素),可以提供显著的固溶和沉淀硬化作用,从而可以提高强度和硬度的合金。

这里涉及到几个概念,比如固溶热处理,时效。

关于合金的强化,后续还会牵扯一些概念,比如冷加工,应变硬化等,我就在这里一起把这几个概念说了吧,省得到处找。

冷加工(Cold Working):金属在一定的温度和速率下发生塑性变形,实现应变硬化。

例如通过滚压,拉拔等塑性变形,来提高其强度。

其原理是,冷加工使得微观结构中形成位错和空位,抑制了原子之间的相对运动,从而合金的强度得以提高。

应变硬化(Strain Hardening):通过冷加工对金属结构进行改性,从而使得强度和硬度增加,而延展性下降。可参考这篇文章中的图4,来理解应变硬化。

固溶热处理(Solution Treatment):一种热处理方法,包括将产品加热到合适的温度,并在该温度下保持足够长的时间,以允许溶质进入固体溶液,然后迅速冷却,以将溶质保持在固体溶液中。

对于铝合金,固溶热处理,就是将合金加热至高温440℃-530℃(具体温度跟合金元素有关),目的是使合金元素溶于铝中,这时材料会变软。随后通常在水中极速冷却(淬火),以保持合金中溶质元素的分布。

固溶热处理,淬火,以及时效处理


时效(Ageing):固溶热处理后,溶质原子在室温下又结合(沉淀)在一起,这叫自然时效。如果是在低温熔炉中,溶质原子结合得更快,这叫人工时效。所以,时效其实就是提供了更精细的原子沉淀,所以可以提高强度。

对于铝合金,时效是指从过饱固体溶液中,析出一部分合金元素或者化合物,以产生所需的机械性能。

固溶热处理并淬火后,材料比较软,这个时候很适合做拉伸,来强化材料。

如果淬火后,放置在空气中自然时效,材料会变得越来越硬,只是这个变化非常缓慢,有的合金甚至几年后才变成最硬的状态。

而如果淬火后,立刻进行人工时效,也就是把材料又加热至100-200°C,并保温一段时间,那么材料会因为沉淀出硬化的化合物,而变得坚硬,强度也会大大提高。

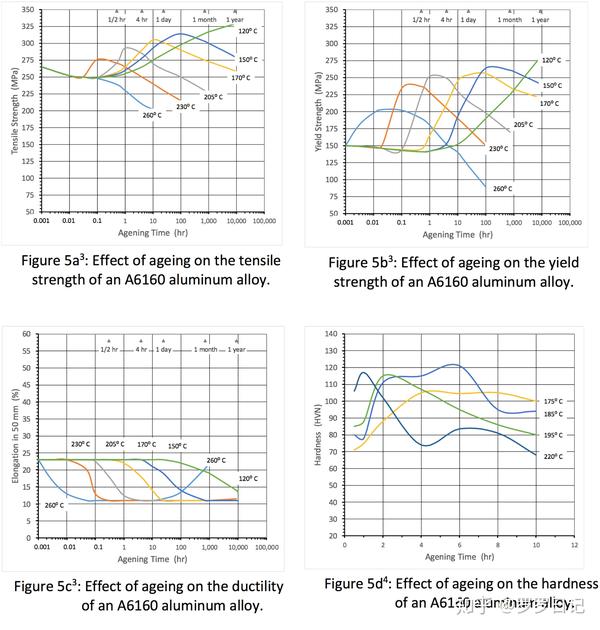

不同的时效温度对6160铝合金强度和硬度的影响:从图中可以看出,较高的温度,可以更快地使合金达到其最高强度。但是温度越高,最后获得的强度,不如低温下获得的高。


在时效过程中,温度和时间的把握非常重要,高温且过长的时效时间,会形成较大的沉淀元素,沉淀硬化效果大大降低。

相反,过低的时效温度,会消耗过多的沉淀时间,才能产生好的强化效果,时间长就意味着效率低了,成本高了。

退火(Annealing):加热并缓慢冷却,消除内应力,提高韧性。

回火(Temper):淬火后再次加热,回火英语是Temper,Temper有发脾气的意思,平时火气不大,发脾气时火就大了,可以理解为发脾气时,火就回来了,所以Temper叫回火(仅为方便记忆)。

好了,解释了一堆概念,这下我们可以继续往下说了。

不可热处理铝合金,在固溶热处理以及时效过程中,其主要合金元素,不能提供显著的固溶和沉淀硬化作用,所以只能通过应变硬化,例如冷轧或拉丝等冷加工方法,来提高其强度。

比如1,3,5类锻造铝合金,是不可热处理铝合金,而2,6,7类则可以热处理。

可热处理及不可热处理锻造铝合金

对于铸造铝合金,1,4,5类不可热处理,而2,3,7,8类可以热处理。

不可热处理铝合金,只能通过加工硬化(Work Hardening),例如滚压,拉拔等,来提高其强度。

因为冷加工使得结构中形成位错和空位,抑制原子之间的相对运动,所以提高了合金的强度。

可热处理铝合金,能够通过热处理,也可以通过加工硬化,来提高其强度。

也就是说,是否能够热处理,决定了铝合金的强化方式。

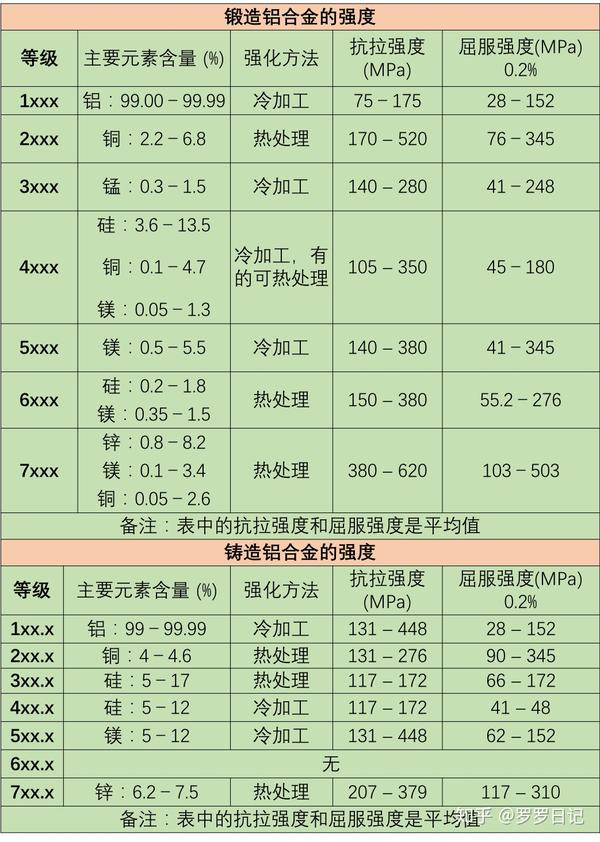

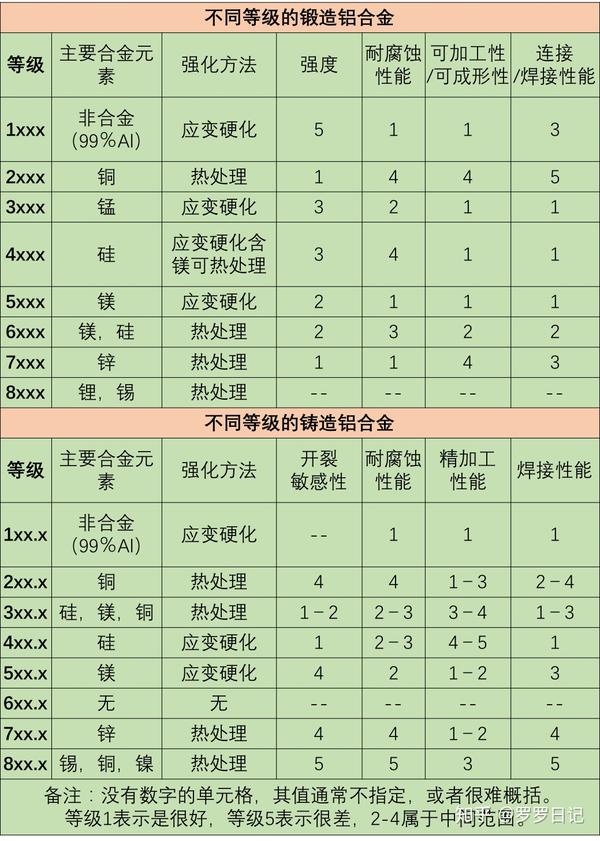

不同类型铝合金的强化方式和强度范围


3.铝合金的表示方法

铝合金由四位数字加一些符号来表示,比如5083-H112,7075-T73等。

在表示方法上,锻造铝合金和铸造铝合金区别也很明显。

铸造铝合金前4位数中有小数点,而锻造铝合金中没有小数点。

例如,1xxx,3xxx,5xxx,7xxx等表示锻造铝合金,而1xx.x,3xx.x,5xx.x,7xx.x等表示铸造铝合金。

因为实际工程中以锻造铝合金居多,所以接下来,我主要集中在锻造铝合金来说。

第一位数字表示铝合金的类型,由1-9组成,不同的数字表示不同的合金成分。

第2个数字表示合金成分的改型,0表示原始成分,1表示第一次改型,2表示第二次改型,依次类推,表示不同的合金元素含量的差异。例如7075表示铝-锌原始合金, 7175和7475表示铝-锌改型合金,7175和7475是7075的改型牌号。

第3和第4位数字,表示该合金系列中的特定合金。这些数字的值没有特别的意义。

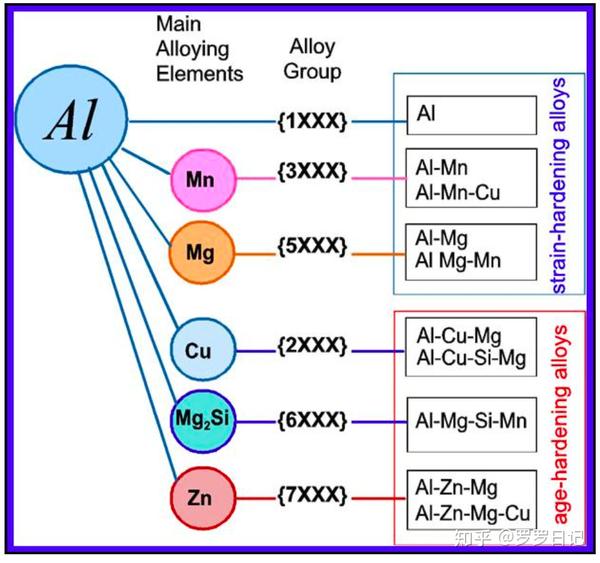

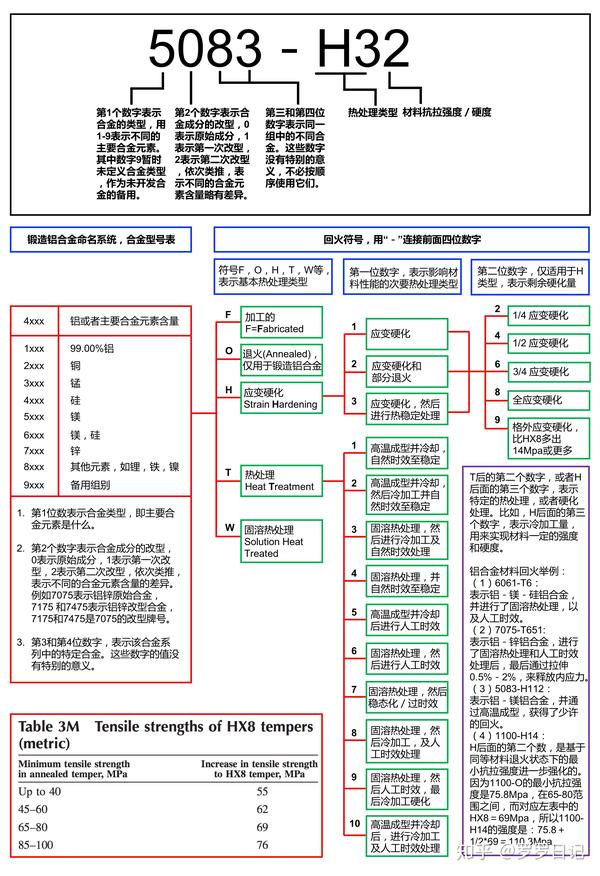

如果用一张图来表示锻造铝合金的话,就是下面这张。

锻造铝合金的表示方法(公众号:罗罗日记,欢迎关注交流,一起学习)

1xxx系列

1类铝合金其实并不是真正的铝合金,因为它的铝含量是99%,属于商业纯铝。

机械方面,这类合金有很好的延展性,比如1100常用来做钣金,还有常见的药品和食物铝箔包装,也是用1类合金。

另外,1类合金有很好的抗腐蚀性,加工性,并且可以通过加工硬化来提高其强度。

这类合金,因为有出色的导电性,导热性,所以广泛应用于电力输送领域。

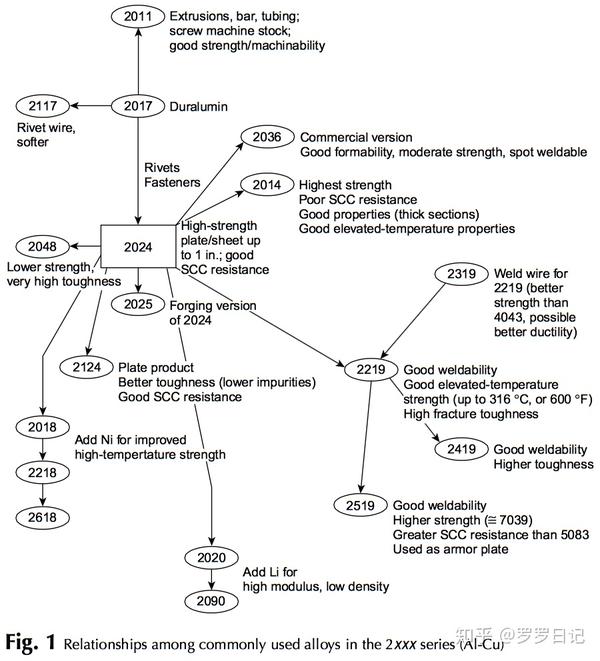

2xxx系列

2类合金的主要合金元素是铜,还含有少量的镁。

因为铜在高温时可以溶解于铝中,所以此类合金对固溶强化会有反应,称为可热处理铝合金。

经过热处理后,它可以拥有很好的强度,可与低碳钢媲美。

当然,因为含铜,所以也更易于腐蚀。

2024是典型的,使用最广泛的2类铝合金。

3xxx系列

3类铝合金的主要合金元素是锰。

此类合金具有中等强度,具有出色的加工性能。

比如,该等级中的3003铝合金,因为有很好的可加工性,常用于散热装置。

再如3004铝合金,延展性和加工性好,常用于制造易拉罐。

4xxx系列

4类铝合金的主要合金元素是硅。

硅的加入可以降低熔点,但不影响延展性,所以,这类合金通常用作焊丝,用来连接其他的铝。

另外,因为4系列合金的氧化层,在美学上令人赏心悦目,所以也通常使用于建筑中。最有代表性的是4047,它有很好的导热,导电和抗腐蚀性能等。

此类合金通常是不能热处理的,但是根据硅的含量,和其他合金元素的成分,有些又可以进行一定程度的热处理。

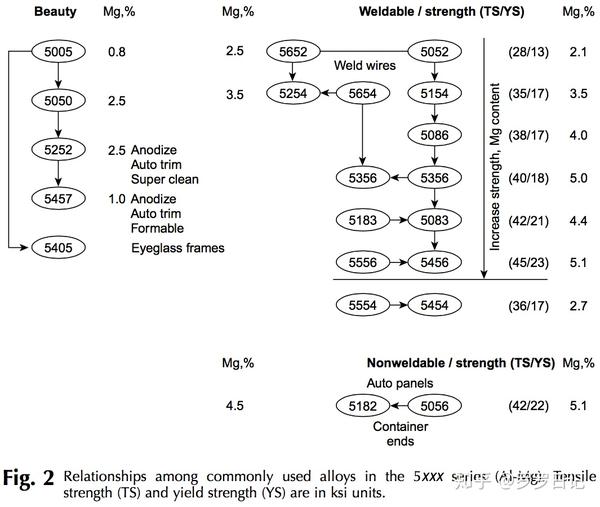

5xxx系列

5xxx系列合金的主要元素是镁,在特定合金中,还含有少量的锰。

这类合金可应变硬化,易于焊接,并且具有极好的抗腐蚀性,所以可用于海洋环境,像船体,舷梯和其他海洋设备。

比如5052合金,具有良好的耐海水腐蚀性,和出色的可加工性,常用于海洋船只,而5083则可用于坦克战机,5005常用于建筑结构等。

6xxx系列

6系列铝合金的主要合金元素是镁和硅,在固溶热处理时,它们将会合成Mg2Si。

此类合金可以通过热处理提高强度,虽然没有2xxx和7xxx系列铝合金的强度高,但是它融合了良好的强度,可加工性,焊接性,成型性及抗腐蚀性。

通过挤压成型的6系列合金,是机械及建筑结构领域的第一选择。

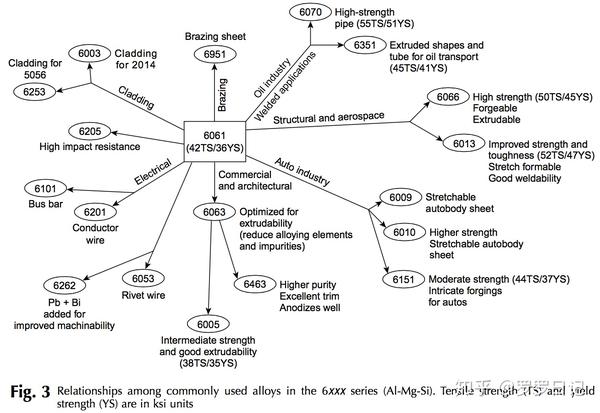

比如,6061铝合金,是可热处理铝合金中最灵活的,它同时保留了大多数铝的出色特性,所以它也是我们在设计中,使用最频繁的铝合金。该牌号具有广泛的机械性能和耐腐蚀性,在退火条件下具有优异的可加工性,可以使用常规方法加工,而且它还可以进行焊接。

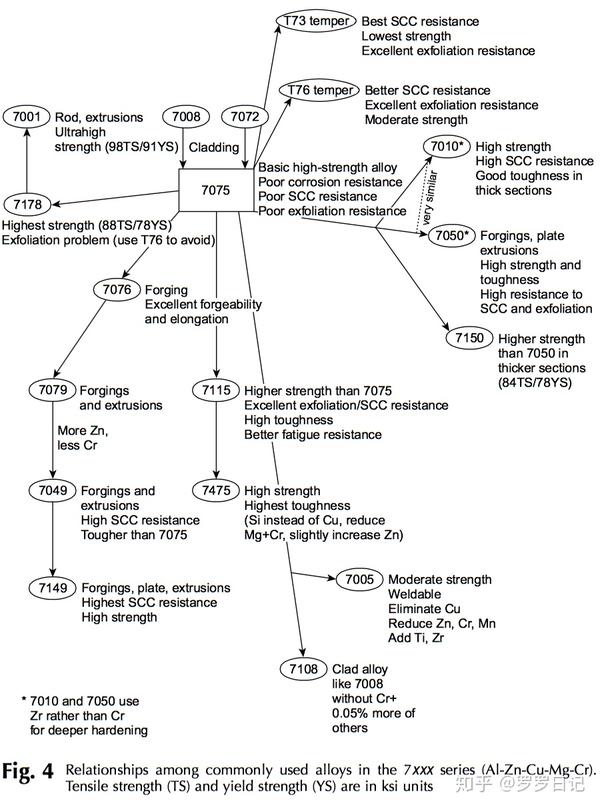

7xxx类铝合金

7类铝合金的主要合金元素是锌,通常还有一定量的铜和镁。

因为使用了锌,所以此类合金是所有锻造合金中最坚固的,其强度甚至可以超过某些钢。

正因为如此,所以7类合金常用于飞机工业中。虽然锌的添加也会降低其可加工性,但是其出色的强度弥补了这些缺点。

比如7075铝合金,因为它具有出色的重量强度比,是高应力零件的理想选择。并且可以根据需要,进行成型加工,热处理等操作。

8xxx系列铝合金

8类铝合金使用不常用的元素作为其合金元素,例如锂,锡,或铁等。

此类合金一般用于有特定要求的场合,例如高温性能,较低的密度,较高的刚度等要求。

比如铝锂合金8090-T8771,用于高速转动的,低转动惯量高刚性的大转盘。

8类合金也通常用于直升机部件,和其他航空航天应用中。

4.铝合金的回火处理

铝合金组别,用四位数字表示,不同的数字表示不同的合金成分。

比如,2类合金的主要合金元素是铜,6类铝合金的主要合金元素是镁和硅,7类铝合金的主要元素是锌。

而铝合金的热处理用大写字母和数字来表示。

大写字母,例如F,O,H, W,T等,表示不同的热处理类型。

比如6061-T6:表示该铝合金属于第6类铝合金,即铝-镁-硅铝合金,并进行了固溶热处理,以及人工时效:T6。

再比如,7075-T651,基本回火为T6,表示固溶热处理,淬火,然后人工时效,5表示经过了应力释放,1表示应力释放的拉伸量为0.5-2%。

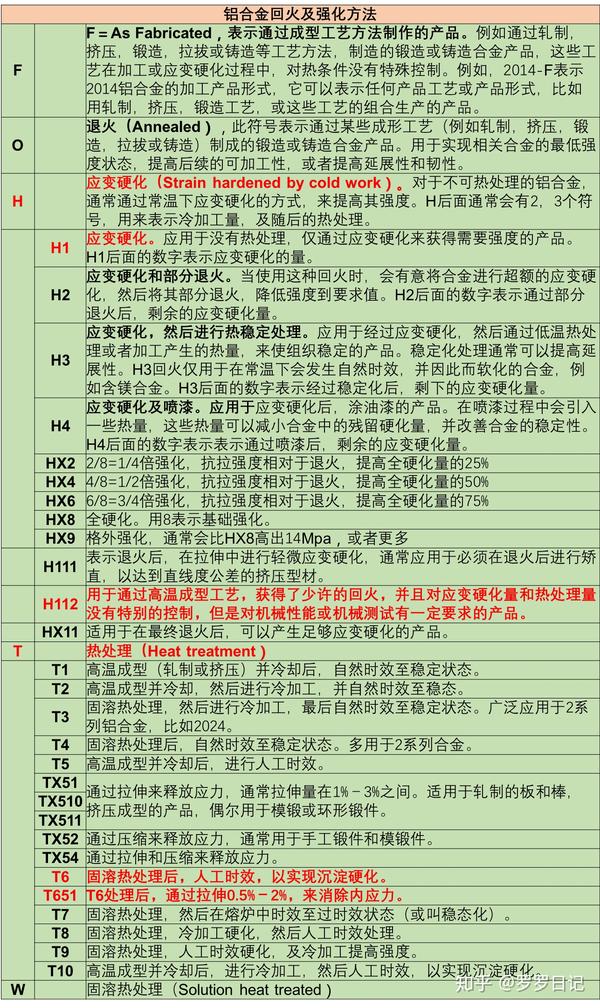

铝合金的回火及强化方法,公众号:罗罗日记


不同字母的具体含义如下:

F=As Fabricated,表示通过成型工艺方法制作的产品。

用于对于应变硬化和热处理没有特别要求,仅在成型过程中获得一些回火,对机械性能没有限定的合金。

例如通过轧制,挤压,锻造,拉拔或铸造等工艺方法,制造的锻造或铸造合金产品,这些工艺在加工或应变硬化过程中,对热条件没有特殊控制。

比如,2014-F表示2014铝合金的加工产品形式,加工工艺可以是轧制,挤压,锻造,或这些工艺的组合。

O:退火(Annealed)

退火的主要目的是提高可加工性,韧性,以及延展性,并使得铝合金拥有最低强度的状态。

例如5083-O表示5083的任意产品形式,其最近的处理是加热到高温345°C,然后自然冷却到室温。

H:应变硬化(Strain Hardened)

对于不可热处理的铝合金,通常通过常温下应变硬化的方式,来提高其强度。

H后面通常会有2,3个符号,用来表示冷加工量,及随后的热处理。

比如H后面的第一个数,H1表示仅应变硬化,H2表示应变硬化和部分退火。H3表示应变硬化,然后进行热稳定处理,H4表示应变硬化及喷漆。

H1-H4的具体含义如下。

H1:无热处理过程,仅通过应变硬化来提高强度,这个代号后面的数值表示硬化程度。

H2: 应变硬化并部分退火。用于:进行了超额的应变硬化,然后通过部分退火,降低强度至需要水平的产品。H2后面的数字表示退火后剩下的应变硬化量。

H3: 应变硬化并低温稳定化。用于先通过应变硬化,然后使用低温稳定化,来降低强度,提高延展性的产品。此符号后面的数字,表示应变硬化并低温稳定化后,剩余的硬化量。

H后面的第二个数,例如H1X中的X,表示合金的实际应变硬化量。

再如H2X中的X,表示金属在超过所需的冷加工量,并进行部分退火后,剩余的有效冷加工量。

而H3X中的X,在冷加工和温度稳定化处理之后,剩余的有效冷加工。

H4X中的X,表示在冷加工和后续的成型,喷漆过程中涉及的热暴露之后,剩余的有效冷加工。

如上所说,H后面的第二个数字,表示应变硬化的程度,如果HX(X=1,2,3,4)后面跟了如下的数字,那么它的具体含义如下:

2: 1/4硬化量。

4: 1/2硬化量。

6: 3/4硬化量。

8: 全硬化量。

9: 超额硬化量。

总之,H后面的第二个数表示剩余的冷加工量。

H后面的第三位数,比如HXX1,是两位数回火的变种,它用来表示机械性能或者精加工的控制,但是这种差异通常并不大。

比如,H111表示退火后,在拉伸中进行轻微应变硬化,通常应用于必须在退火后进行矫直,以达到直线度公差的挤压型材。

H112用于通过高温成型工艺,获得了少许的回火,并且对应变硬化量和热处理量没有特别的控制,但是对机械性能有一定要求的产品。

H111,H311及H321分别用于比H11,H31及H32硬化量要少些的合金。

W:固溶热处理(Solution Heat Treated)

这是一种不稳定回火,仅应用于使用固溶热处理后,又经历室温自然时效的合金。仅当指定自然时效周期时,才使用此符号。

T:热处理(Thermal Treated,Heat Treated)

T表示热处理,经过热处理,来产生除了F,O或H之外的稳定回火。

T是热处理合金中,使用最广泛的符号,它可以用于任何可热处理合金。

可热处理合金在经过固溶热处理后,通常会进行快速淬火,并辅以自然或人工时效。

T后面总是有一个或多个数字,用来定义后续不同的处理。

T1:高温成型并冷却后,自然时效至基本稳定状态。

应用于高温成型(例如浇铸或挤压)工艺后,按照足以提高强度的冷却速度,进行的室温时效处理产品。

适用于在高温成型并冷却后,未进行冷加工的产品,或冷加工,例如展平或拉直,对机械性能的影响不明显的产品。

T2: 高温成型并冷却,然后进行冷加工,并自然时效至稳态。

T3: 固溶热处理,然后进行冷加工,最后自然时效至稳定状态。应用于通过冷加工,例如展平或者拉直,可以提高强度的产品。

T4: 固溶热处理,然后自然时效至稳定状态。应用于固溶热处理之后,未进行冷加工的产品,或者冷加工不能提高强度的产品。

T5:高温成型并冷却,然后人工时效。应用于高温成型(例如浇铸或挤压)并冷却后,进行人工时效,以提高机械强度和尺寸稳定性的产品。

T6: 固溶热处理,然后人工时效。应用于固溶热处理之后,不进行冷加工,或者冷加工不能提高强度的产品。

T7: 固溶热处理,然后在熔炉中时效至稳态化。稳态化的目的是提高其抗拉强度。

T8: 固溶热处理,然后冷加工硬化,最后人工时效处理。应用于通过冷加工,例如展平或者拉直,可以提高强度的产品。

T9: 固溶热处理,然后人工时效硬化,最后冷加工提高强度。

T10:高温成型冷却后进行冷加工,然后人工时效实现沉淀硬化。

5. 6061-T6和7075-T651的区别

OK,到这里,我们对铝合金系统有了一个全局的认识。

那么现在,我们再来说说6061和7075,应该就比较容易理解了。

还是先上结果,再细说。

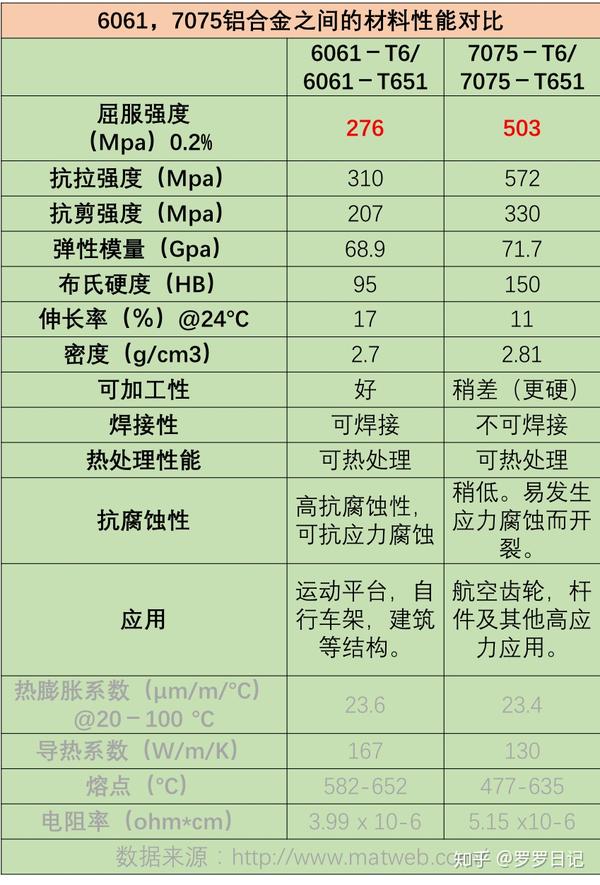

铝合金6061和7075的性能对比

6061-T6:表示该铝合金属于第6类铝合金,即铝-镁-硅铝合金,并进行了固溶热处理,以及人工时效处理:T6。

其中T6表示,该铝合金使用了回火热处理。

该热处理分两步,第一步加热合金,第二步实效处理。

在第一步中,铝合金被放入恒定温度为527℃左右的温度之中,并保持大约1小时,目的是让铝合金中的合金元素溶解,并均匀分布在铝中。

之后取出,在冷水中快速淬火,淬火的目的是让合金元素镁和硅等,保留在固定位置。

因为如果将零件缓慢冷却,通常会发生合金元素析出。

第二步,时效处理,就是将工件重新加热到177℃,并保温1-18小时(具体保温时间,按照工件尺寸,形状,应用等因素来确定)。

这一步的目的,是让硬化元素Mg2Si沉淀析出,增强铝合金的强度。

7075-T651:这是典型的7系列合金,也就是以锌为主要合金元素的铝合金。

它的热处理类型和6061-T6雷同,基本回火为T6,表示固溶热处理,然后淬火,最后人工时效,时效的强化元素是Mg和ZnAlCu2。

还有一点不同的是,5表示经过了拉伸来释放应力,1表示应力释放的拉伸量为0.5-2%。

完。

作者:罗罗

欢迎关注,谢谢。

6061铝合金和7075铝合金有什么区别?想要做一些非标的机构完成课题。?

1、合金成分不同

6061铝板与6063铝板均为6系铝板,6系铝板的成分是铝、镁、硅合金,7075铝板属于7系铝板,其成分为铝、锌合金。

2、产品用途不同

6061铝板要求有一定强度、可焊性与抗蚀性高的各种工业结构性,如制造卡车、塔式建筑、船舶、电车、家具、机械零件、仪器加工等用的管、棒、型材、板材。

6063合金铝板用于建筑型材,灌溉管材以及供车辆、台架、家具、栏栅等用途的挤压材料。

7075铝板用于制造飞机结构及其他要求强度高、抗腐蚀性能强的高应力结构件、模具制造。

A7075和A6061的区别?

六系:6000系列铝合金代表6061 主要含有镁和硅两种元素,故集中了4000系列和5000系列的优点6061是一种冷处理铝锻造产品,适用于对抗腐蚀性、氧化性要求高的应用。可使用性好,容易涂层,加工性好。

七系:7000系列铝合金代表7075 主要含有锌元素。也属于航空系列,是铝镁锌铜合金,是可热处理合金,属于超硬铝合金,有良好的耐磨性.也有良好的焊接性,但耐腐蚀性较差。

合金成分不同,7075铝板属于超硬铝板,硬度上要比6061高很多。

用途不同,6061合金铝板要求有一定强度、可焊性与抗蚀性高的各种工业结构性,如制造卡车、塔式建筑、船舶、电车、家具、机械零件、精密加工等用的管、棒、形材、板材.7075铝板用于制造飞机结构及其他要求强度高、抗腐蚀性能强的高应力结构件、模具制造。

价格不同,常规规格下7075铝板价格要比6061铝板要高不少。

6061,7075铝合金cnc加工的优势-伟迈特

6061铝合金CNC加工是1种常用的生产制造加工工艺,它采用麻花钻和立铣刀进行从实心原材料块中去除原材料来生产制造零部件。此操作过程速率快、精确性高,是生产制造具备严格要求尺寸公差的零部件的理想型选择。6061铝合金用来CNC加工的优势cnc加工可以用多种强度刚度充足的原材料生产加工——从塑胶到塑胶再到玻璃纤维材料——铝合金是产品的推荐选择。从广义上讲,铝合金是1种稳固、无磁性、具备成本且相对高度抗腐蚀的原材料。下列是技术工程师和产品设计师需要熟悉的关于用来CNC加工的最普遍铝合金种类的信息内容,及其如何选择最比较适用于他们接下来一个新项目产品的种类。铝合金CNC加工铝铝板6061-T6铝板6061-T6是行业市场上较为受大家喜爱的铝合金之一,绝大多数生产制造公司都将其做位cnc加工的标准级别。它主要用途范围广,便于生产加工,铝板6061甚至于可以进行各种各样的热处理工艺。铝板6061-T6是1种出色的实用原材料,比较适用于各种各样用况。虽然这类原材料具备较好的強度,且重量较轻,但它并不适用高内应力运用。普遍运用包含汽车零部件,电子产品,等等。机械规格:极限抗拉强度:310MPa断裂伸长率:17%弹性模量:68.9GPa硬度:60HRB2.铝7075-T6针对高内应力或性能高运用,产品工程师应考虑到7075-T6。这类级别的铝合金以出色的強度重量比而闻名,其硬度甚至于可以与一些较软的钢相媲美。范围广用来航天航空和军工行业的高内应力运用,普遍运用包含飞机配件、军用零部件和保险丝零部件。某一些性能高山地车和运动用品还包含由7075-T6铝制作而成的零部件。虽然具备高韧性和出色的机械性能,7075-T6的确有其缺陷。与其它级别相比较,这类原材料的延伸性和耐腐蚀性能比较差。更主要的是,铝7075-T6针对某一些商品而言也许比较贵。

典型航空用铝合金性能对比

在当今航空工业领域中,要说哪种材料的使用量最大,无庸置疑的说,肯定是铝合金。因此,本期给大家带来典型的航空用铝合金的各项性能的对比。本期的主角如下:2024(UNS:A92024),6061(UNS:S96061),7075(UNS:S97075)。其典型的金相形组织如下图所示:

数据来源:晓材Matmole材料数据库

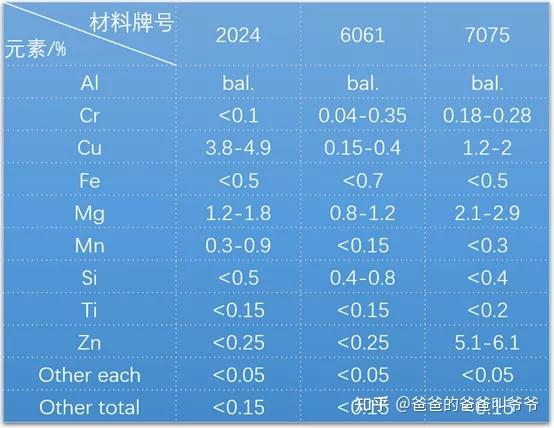

简介


2024铝合金属Al-Cu-Mn系铝合金,主要特征及应用范围:这是一种高强度硬铝,可进行热处理强化,在淬火和刚淬火状态下塑性中等,点焊焊接良好,用气焊时有形成晶间裂纹的倾向,合金在淬火和冷作硬化后其可切削性能尚好,退火后可切削性低:抗腐蚀性不高,常采用阳极氧化处理与涂漆方法或表面加包铝层以提高其抗腐蚀能力。用途主要用于制作各种高负荷的零件和构件(但不包括冲压件锻件)如飞机上的骨架零件,蒙皮,隔框,翼肋,翼梁,铆钉等150℃以下工作零件。6061铝合金属Al-Mg-Si系铝合金,是经热处理预拉伸工艺生产的高品质铝合金产品,其强度虽不能与2xxx系或7xxx系相比,但其镁、硅合金特性多,具有加工性能极佳、优良的焊接特点及电镀性、良好的抗腐蚀性、韧性高及加工后不变形、材料致密无缺陷及易于抛光、上色膜容易、氧化效果极佳等优良特点。在航空航天领域主要用于制作飞机蒙皮、机身框架、大梁、旋翼、螺旋桨、油箱、壁板和起落架支柱,以及火箭锻环、宇宙飞船壁板等。7075铝合金属Al-Zn-Mg-Cu系铝合金,是一种冷处理锻压合金,强度高,胜于软钢。普通的抗腐蚀性能、良好的机械性能。细小晶粒使得深度钻孔性能更好,工具耐磨性增强。Zn是7075中主要合金元素,向含3%-7.5%锌的合金中添加镁,可形成强化效果显著的MgZn2,使该合金的热处理效果远远胜过于Al-Zn二元合金。提高合金中的锌、镁含量,抗拉强度会得到进一步的提高,但其抗应力腐蚀和抗剥落腐蚀的能力会随之下降。经受热处理,能到达非常高的强度特性。7075材料一般都加入少量铜、铬等合金。代表用途有航空航天、模具加工、机械设备、工装夹具,特别用于制造飞机结构及其他要求强度高、抗腐蚀性能强的高应力结构体。铝合金的化学成分见下表:

数据来源:晓材Matmole材料数据库

物理、机械性能

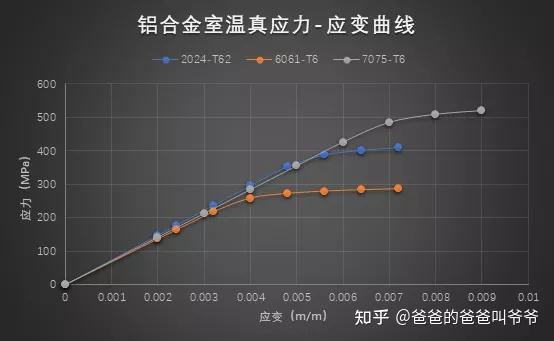

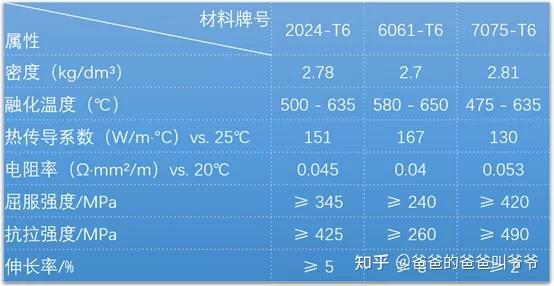

铝合金的物理性能和基本性能参数见下表,常温条件下的真应力-应变曲线见下图。可以看出,7075铝合金的强度最高,6061铝合金的强度最低。

数据来源:晓材Matmole材料数据库

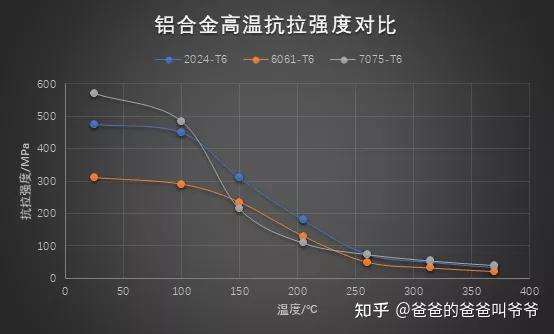

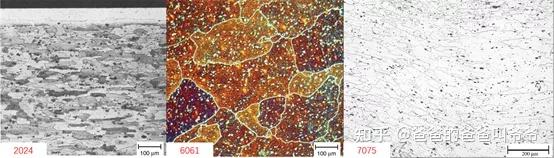

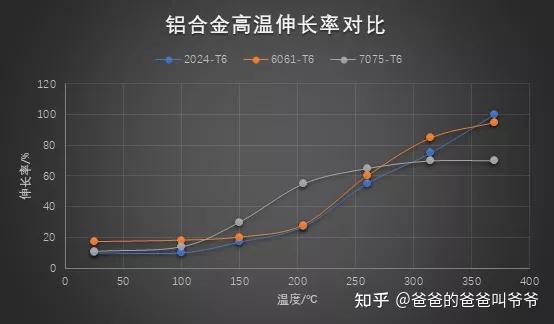

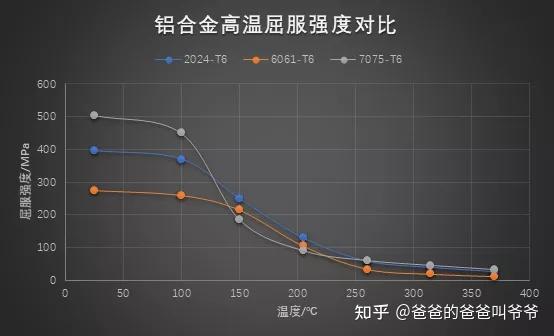

高温机械性能对比通过对比屈服强度、抗拉强度、伸长率,可以发现随着温度的升高,材料的机械性能出现了明显的降低。在150-200℃时,不同铝合金机械性能间的优劣关系发生了变化。

数据来源:晓材Matmole材料数据库

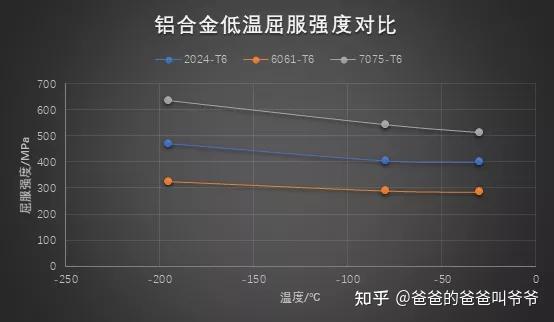

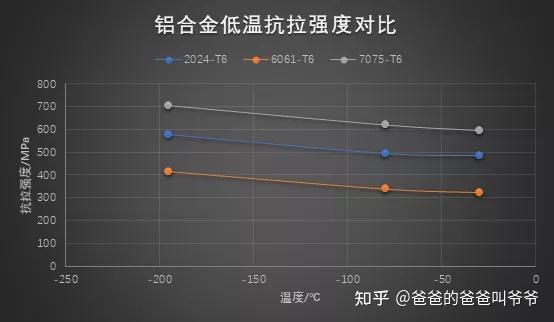

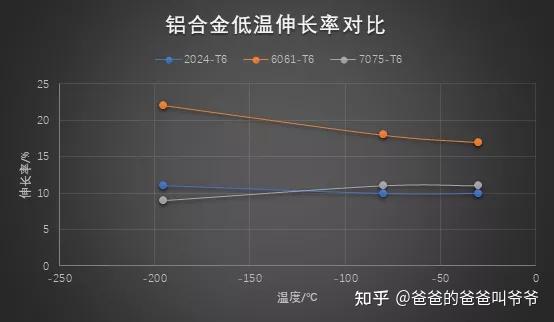

低温性能对比铝合金低温下的机械性能如下图所示,随着温度的降低,材料的强度增大。

数据来源:晓材Matmole材料数据库

腐蚀性能

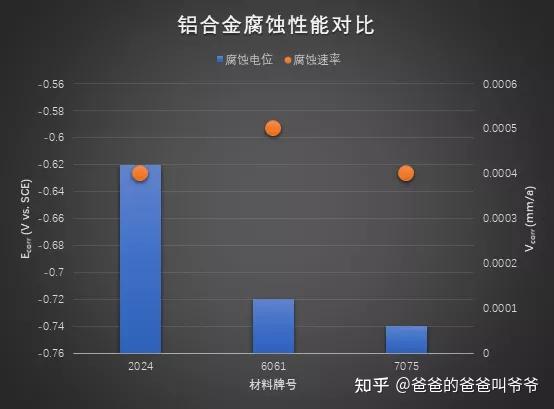

材料的腐蚀性能对比如下图所示。其中测量腐蚀电位的实验条件为:3.5%NaCl溶液+室温。腐蚀电位越负,表示材料发生腐蚀的热力学倾向更大。对比三种材料的腐蚀电位,可以发现7075在氯化钠溶液中腐蚀倾向更大。腐蚀速率为三种材料在大气暴露后的腐蚀速率。暴露时间:10年。试验地点:2024,巴拿马,巴拿马城;6061,美国,新泽西州纽瓦克;7075,美国,马里兰州安德鲁斯空军基地。

数据来源:晓材Matmole材料数据库

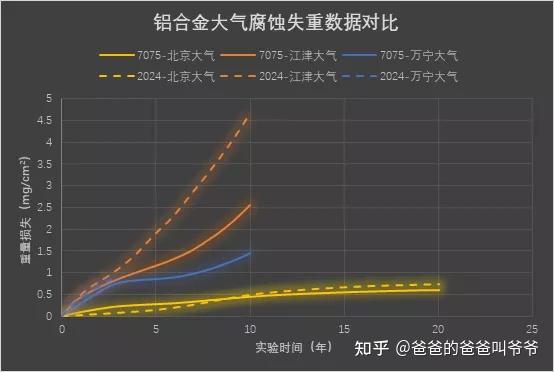

上图为2024和7075两种铝合金在国内不同大气腐蚀试验站中的腐蚀数据,重要描绘了腐蚀造成的重量损失与实验时间之间的关系。不同大气站的位置及环境特征见下表。

7075铝合金主要应用在什么方面有什么优点

7075铝板介绍7075铝板属于AL-An-Mg-Cu系超硬合金,7075铝板是由美铝公司在1943年推出的产品,在航空航天工业中,7075铝板至今一直是7xxx系列合金的主力产品,在AL-Zn-Mg-Cu系的高强度合金中加入铬合金,使它成为了良好的抗应力腐蚀开裂的板材产品。因为7075铝板在铝合金产品中的属于最优良的产品,一般具有良好的机械性能和阳极反应。所以,7075铝板是一个很好的平衡航空航天应用所需的性能路线。



7075铝板性质7075铝板特点

⑴高强度可热处理合金;

⑵良好机械性能;

⑶可使用性好;

⑷易于加工,耐磨性好;

⑸抗腐蚀性能、抗氧化性能好。

7075铝合金主要应用在什么方面?

1系:Al 纯铝

特点:含铝99.00%以上,导电性有好,耐腐蚀性能好,焊接性能好,强度低,不可热处理强化。

应用范围:高纯铝(含铝量99.9%以上)主要用于照明器具、反射板、装饰品、化学工业容器、散热片、溶接线、导电材及特殊用途。

典型牌号:1050(含铝量达99.5%以上)用于食品、化学和酿造工业用挤压盘管。1060(含铝量达99.6%以上)用于要求抗腐蚀性与成型性较高,但对强度要求不高的场合。

2系:Al – Cu 铝铜合金

特点:以铜为主要合元素的含铝合金.也会添加锰、镁、铅和铋为了切削性。缺点是晶间腐蚀倾向严重。

应用范围:航空工业(2014合金),螺丝(2011合金)和使用温度较高的行业(2017合金)。

典型牌号:2011合金,铝板快削合金,切削性好强度也高,但耐蚀性不佳。2014合金用于航天航空工业,强度高。2017合金比2014合金强度低一点,但比较容易加工。2618铝板锻造用合金。高温强度优越但耐蚀性不佳。活塞、橡胶成形用模具、一般耐热用途组件。2219铝板强度高,低温及高温特性良好,溶接性也优越,但耐蚀性不佳。低温用容器、航太机器。

3系:Al – Mn 铝锰合金

特点:以锰为主要合金元素的铝合金,不可热处理强化,耐腐蚀性能好,又可称为防锈铝,焊接性能好,塑性好。缺点是强度低,但可以通过冷加工硬化来加强强度。退火时容易产生粗大晶粒。

应用范围:飞机上使用的导油无缝管(3003合金),易拉罐(3004合金)。

4系:Al – Si 铝硅合金

特点:以硅为主,不常用。部分4系可热处理强化,但也有部分4系合金不可热处理化。

典型牌号:4032耐热性、耐摩秏性良好,热膨胀系数小。活塞、汽缸头。4043凝固收缩少,用硫酸阳极氧化处理呈灰色之自然发色。溶接线、建筑嵌板。

5系:Al – Mg 铝镁合金

特点:以镁为主。耐耐性能好,焊接性能好,疲劳强度好,不可热处理强化,只能冷加工提高强度。

应用范围:割草机的手柄、飞机油箱导管、防弹衣。

典型牌号:5005铝板强度与3003铝板相同,加工性、溶接性、耐蚀性良好,阳极氧化后之修饰加工良好,与6063形材颜色相称。用途:建筑用内外装、车辆之内装、船舶之内装。5052铝板为中程度强度之最具代表性合金,耐蚀性、溶接性及成形性良好,特别是疲劳强度高,耐海水性佳。用途:一般钣金、船舶、车辆、建筑、瓶盖、蜂巢板。5652铝板限制5052铝板之不纯物元素,并抑制过氧化氢分离之合金,其他特性与5052同过氧化氢容器。

6系:Al – Mg - Si 铝镁硅合金

特点:以镁和硅为主。Mg2Si为主要强化相,目前应用最广泛的合金。中等强度,耐腐蚀性能好,焊接性能好,工艺性能好(易挤压出成形),氧化着色性能好。

应用范围:目前应用最广泛的合金,交能工具(如:汽车行李架、门、窗、车身、散热片、间箱外壳)。

典型牌号:6063、6061用的最多,6061主要用于飞机零件、照相机零件、船舶配件、阀门零件、各类五金电子配件等。 6063、6060、6463在6系中强度比较低。 6262、6005、6082、6061在6系中强度比较高。

7系:Al – Mg – Zn - Cu 铝镁锌铜合金

特点:以锌为主,少量添加镁、铜,属于航空系列,是铝镁锌铜合金,是可热处理合金,属于超硬铝合金,有良好的耐磨性,也有良好的焊接性,但耐腐蚀性较差。其中超硬铝合金接近钢材的硬度。挤压速度较6系合金慢,焊接性能好。

应用范围:航空方面(飞机的承力构件、起落架)、火箭、螺旋桨、航空飞船。

典型牌号:7050用于飞机结构件用中厚板、挤压件、自由锻件与模锻件。7075用于制造飞机结构件,以及强度高、抗腐蚀性能强的高应力结构件、模具制造等。

2A12容易变形还是6061容易变形?7075呢?

首先需要明确你考虑的是弹性变形还是后续的塑性变形,两者不太一样

若考虑的仅仅是加工后构件由于负载引起的弹性变形,那么6061最容易变形,而2A12最不容易变形

若考虑塑性变形,就涉及到热处理工艺等因素带来的影响,那就不一定是什么情况了

7075铝材相当于国内什么材料?

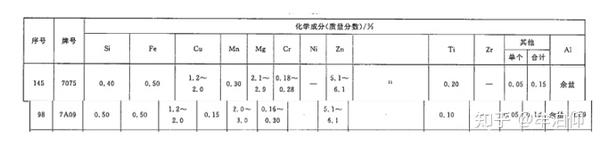

7075是国际牌号,最开始相当于国内7A09,但是二者成分上存在微小的差异。如下图:

GB/T3190-2008 变形铝合金化学成分标准

可见Si Mn Mg Cr Ti 含量范围有一点差异外,其余都是相符合的。且仔细观察能够发现这些成分之间是存在交集的,如Si统一控制到0.4 以内 Mn控制到0.15以内 Mg控制到2.1-2.9以内 Cr控制到0.18-0.28以内 Ti控制到0.1以内。

所以工厂可以用一个内部牌号来应对两种外部牌号,根据客户订单来排产。

目前7075材料市面上流通量最大,口碑最好的以ALG南南铝加工为第一梯队!

相关推荐

发布评论
